系統概述

供配電產業的發展及可靠性對國民經濟的發展起著越來越重要的作用,全國各地重點工程項目、標志性建筑/大型公共設施等大面積變電所用戶的急劇增加，對供配電系統的可靠性、安全性、實時性、易用性、兼容性及縮小故障影響范圍提出了更高的要求。

鐘舟電氣ZZ-2000電力綜合監控系統軟件借助了計算機、通訊設備、測量計量裝置等,為系統實時數據采集、開關狀態檢測及遠程控制提供了基礎平臺。該電力綜合監控系統可以為企業提供“監控一體化”的整體解決方案,可以廣泛地應用于企業信息化、DCS系統、PLC系統、SCADA系統。 符合當今國際自動化領域的發展趨勢和潮流。

系統主要功能

友好人機交互界面

標準的變配電系統具有CAD一次單線圖顯示中、低壓配電網絡的接線情況,龐大的系統具有多畫面切換及畫面導航的功能。主畫面可直觀顯示各回路的運行狀態，主要電參量直接顯示于人機交互界面并實時刷新。

用戶管理

軟件可對不同級別的用戶賦予不同的權限,從而保證系統在運行過程中的安全性和可靠性。

數據采集處理

ZZ-2000電力綜合監控系統可實時和定時采集現場設備的各電參量及開關量狀態(包括三相電壓、電流、功率、功率因數、電度、頻率、溫度、開關位置、設備運行狀態等),將采集到的數據或直接顯示、或通過統計計算生成新的直觀的數據信息再顯示，并對重要的信息量進行數據庫儲存。

趨勢曲線分析

系統可提供實時曲線和歷史曲線兩種分析界面,通過調用相關回路實時曲線界面分析該回路當前的負荷運行狀況。如通過調用某配出回路的實時曲線可分析該回路的電氣設備所引起的信號波動情況。系統的歷史趨勢即系統對所有已存儲數據均可查看其歷史趨勢，方便工程人員對監測的配電網絡進行數據分析。

報表管理

系統具有標準的電能報表格式并可根據用戶需求設計符合其需要的報表格式，系統可自動統計。可自動生成各種類型的實時運行報表、歷史報表、事件故障及告警記錄報表、操作記錄報表等，可以查詢和打印系統記錄的所有數據值，自動生成電能的日、月、季、年度報表。系統設計還可根據用戶需求量身定制滿足不同要求的報表輸出功能。

事件記錄和故障報警

系統對所有用戶操作、開關變位、參量越限及其它用戶實際需求的事件均具有詳細的記錄功能,包括事件發生的時間位置等。

三遙功能

ZZ-2000型電力綜合監控系統能實現常規的“遙信”、“遙控”、“遙測”三遙功能。

遙信：實時對開關運行狀態、保護工作等開關量進行監視。計算機實時顯示和自動報警。

遙控：通過計算機屏幕選擇相應的站號、開關號、合/分閘等信息，并在屏幕上將選擇的開關狀態反饋出來，確認后執行，實時記錄操作時間、類型、合開關號等。

遙測：通過計算機實時對系統電壓、電流、有功功率、無功功率、功率因數、超限報警、頻率進行不斷地采集、分析、處理、記錄、顯示曲線、棒圖，自動生成報表。

數據通訊

系統支持鐘舟電氣公司各種系列的所有儀表及國內外2000多種品牌的智能模塊/網絡儀表/保護裝置/PLC/RTU等設備的通信和聯網。系統支持OPC設備，可方便地與其它系統進行通信與數據交換。

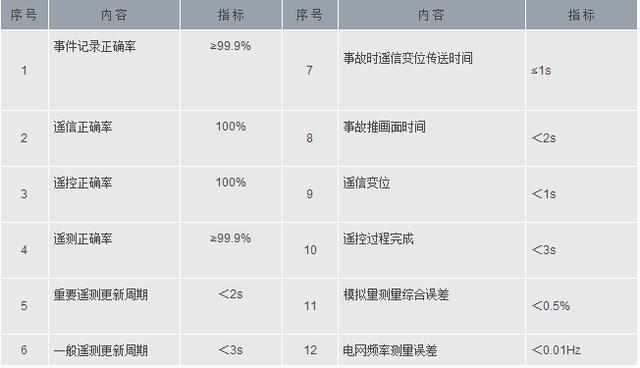

性能指標

軟件畫面

主接線圖畫面

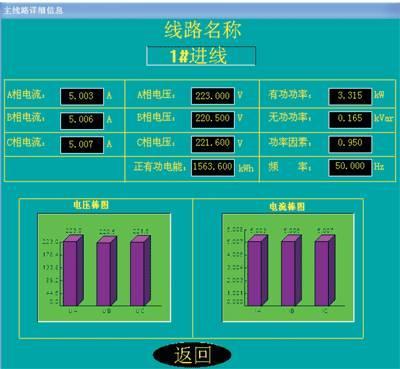

電壓、電流等數字、棒圖實時顯示界面

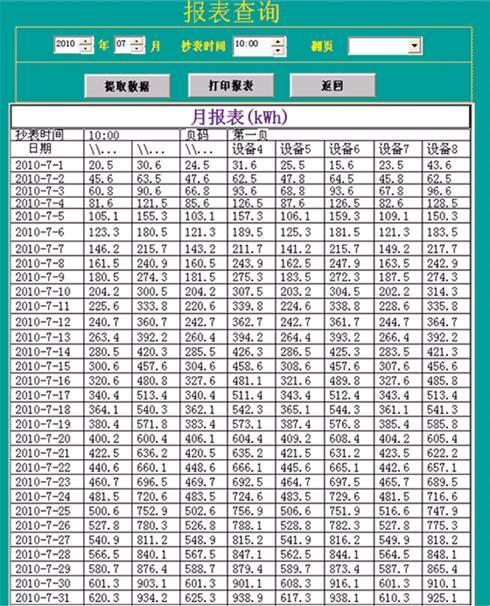

對某個用電單位的不同用電設備進行報表查詢和顯示，并可以打印輸出。

網絡結構

系統主要由三部分組成：系統管理層、通訊層和現場測控層。

系統支持運行TCP/IP網絡協議的局域網拓撲結構，可把現場分成多個站點，每個站點配置相應的串口服務器，主站配置歷史數據庫服務器、報警服務器等，形成真正的分布式系統。既提高的整個系統的容量和可靠性，又增強了系統數據采集的效率。

案例

無錫體育館

南京金陵國際酒店

蘇州華能電廠

內蒙神華電廠

江蘇沙鋼集團

重慶鋼鐵

首都機場

蘭州機場

南京機場

廣州白云機場
