在儲能項目中，逆變器、電池等關鍵設備構成了系統的核心單元。

作為逆變器設備及解決方案供應方，小固針對單相儲能、三相儲能，儲能轉換器(DC耦合、AC耦合)等目前市場上多款儲能產品，本文將對儲能逆變器參數、應用形式、配置方法進行詳細介紹。

(文章來源：固德威光伏社區微信公眾號)

溫馨提示：本文內容翔實，參數詳解涉及九大類：直流輸入?yún)?shù)、電池參數、輸出參數(并網)、輸出參數(離網)、通訊情況、基本參數、逆變器保護、逆變器效率、法規及標準。

一、為什么選擇安裝儲能逆變器?

提高更高的自用比例。白天，光伏發的電供負載使用，多余的電儲存在電池里;晚上，光伏不發電，電池的電給負載使用，達到不用電網或少用電網電的目的。

在電網停電的時候或者電網不穩定的時候，可以自動切換到電池供電的模式，這個切換時間是非常短的(UPS效果)，負載可以繼續使用。

雙向儲能的功效—光伏可以給電池充電，同樣的電網的電也可以給電池充電(電費較低的時候);這樣可以用電池調開峰谷電價差或當作備用電源來使用。

純離網工況下也可以使用，帶動一定功率大小的負載工作。

二、儲能逆變器的技術參數

以最常用的單相儲能機型為例。

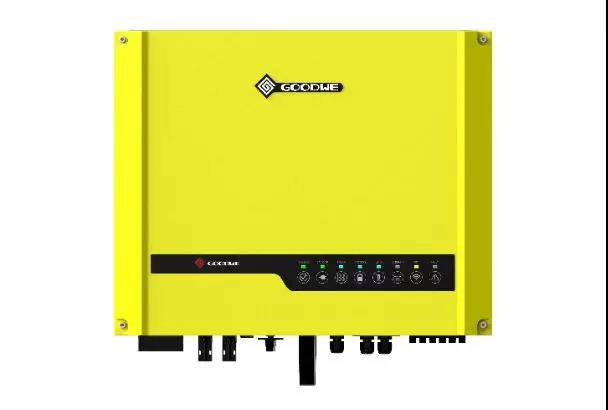

ES單相儲能逆變器外觀

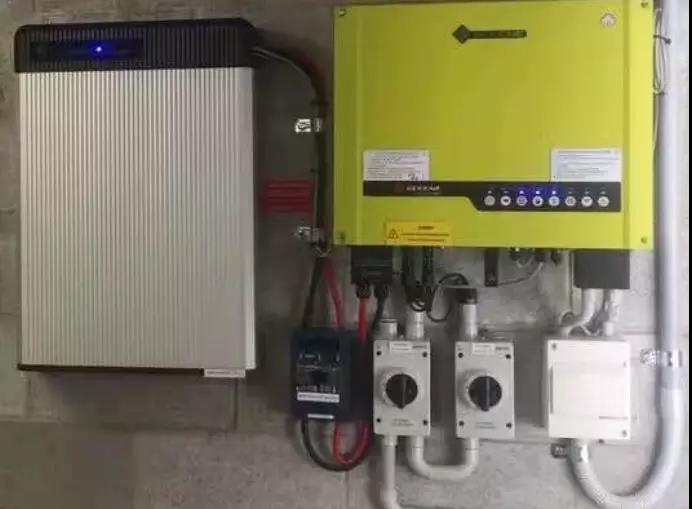

ES儲能機的接線

1、直流輸入?yún)?shù)

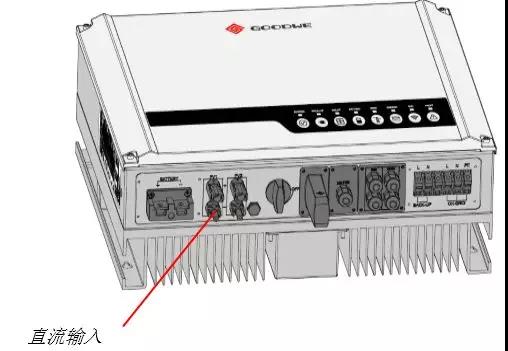

小固解讀：儲能機直流側共2路輸入組串，2路MPP追蹤，每串最大輸入電流為11A，最大輸入電壓為580V，MPPT工作電壓范圍為125~550V，在組串數量設計的時候，要考慮到到組串的開路電壓不要超過580V(考慮現場極限溫度)，工作電壓在125~550V之間，建議額定工作電壓在360V;若采用285W的板子，建議使用20~22塊，組件容量為5.70~6.27kWp為宜)。

2、電池參數

電池的電壓為48V(額定電壓)，如果用戶使用了2V，12V等電壓的鉛酸電池，可以通過串聯多塊電池的方式得到48V的電壓。

BYD鋰電池參數

電池的容量跟電池的數量、單塊電池的安時數有關，在選擇電池容量的時候要合理選型，最常見的辦法是根據用戶側的負載大小、用電時長來計算電池容量;如果負載比較大或者用電情況復雜，可以考慮到儲能機1~2天光伏發電的能力來配置電池。

電池的選型一般要考慮電池的壽命、放電深度、循環次數等因素，鉛酸電池價格較為便宜，但是電池的壽命相對較短，DOD深度較低，且鉛酸電池組充放電沒有BMS協議管理，存在不一致性，可能出現電池鼓包等現象，故不推薦使用; 鋰電池價格較為昂貴，但由于有BMS協議進行充放電的管理，一般壽命較長，固德威儲能機兼容比亞迪(BYD)、LG、中興派能等大品牌的鋰電池廠家。

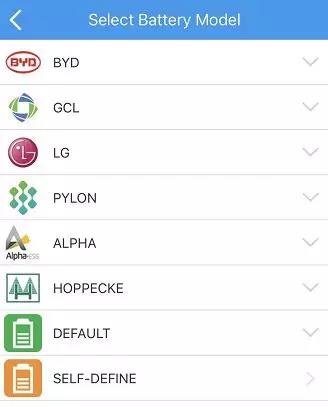

APP電池選型界面

電池的接線：ES電池輸入的充放電電流可達直流100A，考慮到電池到逆變器的參數，一般選用25mm2的直流線纜。

直流線纜(25mm2銅芯線纜)

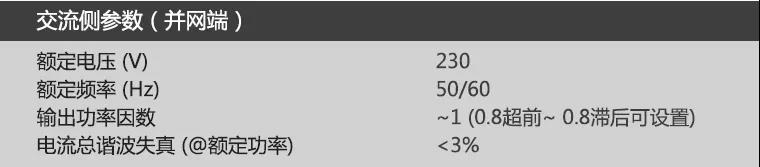

3、輸出參數(并網)

儲能逆變器有兩個輸出端：

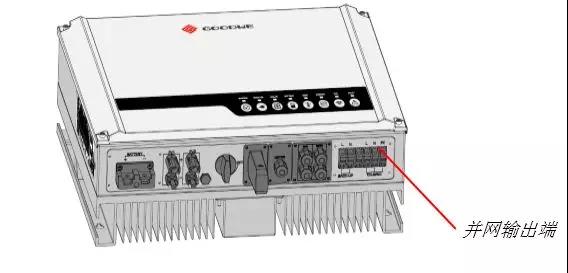

一個是并網輸出端，又叫on-grid 端;

另一個離網輸出端，又叫back-up輸出端。

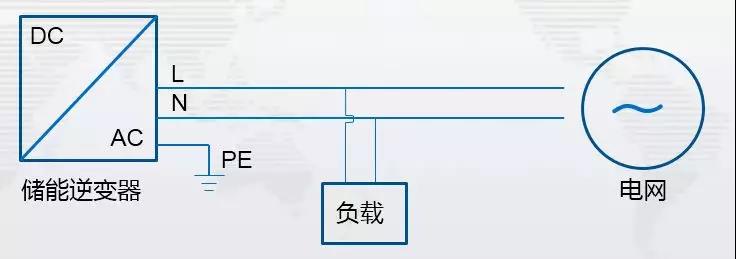

并網輸出端一定要接電網才有輸出，在并網端和電網之間可以接負載，叫做并網端負載;

當電網斷電的時候，這些負載不能工作(防孤島保護)。當電網有電的時候，光伏會優先供負載使用，光伏不夠的時候，電網予以補充，對負載的容量沒有限制。

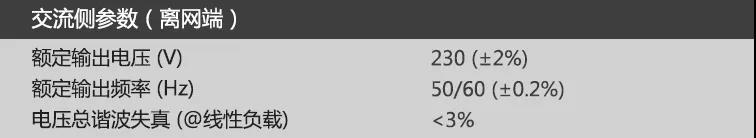

4、輸出參數(離網)

而離網輸出端(back-up輸出端)，Back-up端輸出電壓為220/230V， 只能接負載，對于常見的負載都可以接入，負載功率受到逆變器功率的限制，一般5kW(GW5048D-ES)逆變器離網端最大輸出不超過4.6kW，接單個感性負載不超過1.5kW，總的感性負載不超過2.5kW。

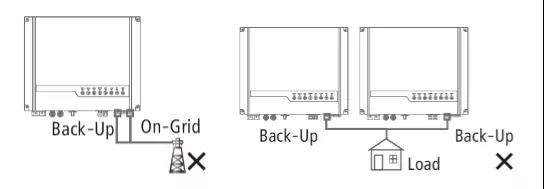

同時還必須注意以下事項：離網端不能和并網端接在一起。多臺儲能機的離網端也不能接在一起。

在備用模式下，back-up由電網供電，突然電網斷電會自動切換到電池供電，并離網切換時間小于10ms，UPS級別響應時間，屬于不間斷電源;而很多逆變器廠家的儲能逆變器為EPS，屬于應急電源，切換時間只是小于5s。

5、通訊情況

1接BMS協議通訊，逆變器自帶3m的通訊線，默認CAN通訊;

2為DRED接口，澳洲電網要求;

3為RS485接口，可做第三方監控;

4為預留接口。

WiFi模塊可實現本地配置，逆變器沒有按鍵和顯示屏，需要通過手機APP或平板連接逆變器的solar-wifi進行相關工作模式的設置，同時WiFi還可以像并網機一樣可實現遠程監控。

Ezmeter口接Ezmeter表，線長10m，由固德威提供。電表通訊為RS485通訊Ezmeter表可監測本地負載的情況，還可以實現防逆流的功能(不往電網送電)。

6、基本參數

散熱方式——無風扇，自然散熱，超靜音(<25dB)，低損耗;

安裝方式—壁掛式安裝，含背板。

防護等級——IP65 (可以戶外安裝使用)

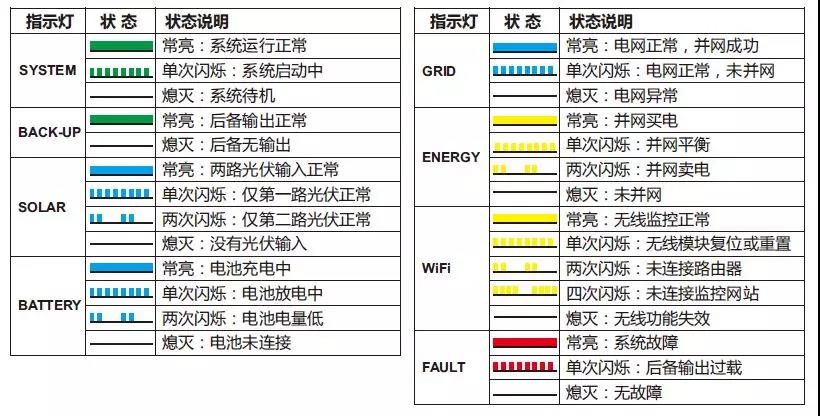

人機交互—LED燈，APP控制，逆變器上共有8個LED等，分別代表SYSTEM 、BACK-UP 、 SOLAR 、BATTERY 、GRID、 ENERGY 、WIFI、 FAULT ，每個燈含義如下：

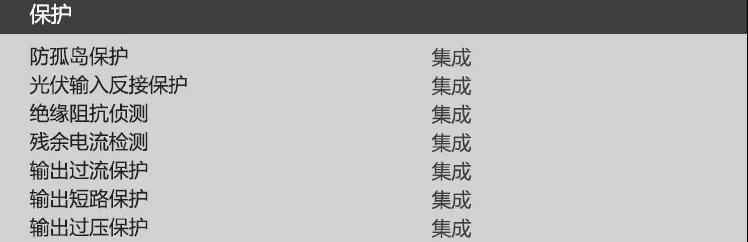

逆變器保護

7、逆變器效率

小固解讀：逆變器的效率是很重要的，同時逆變器的穩定性、保護、電磁干擾能力、輸出電壓冗余、短時過載能力、諧波諧振也是非常重要的，為此國家或者行業制定了相關法規和標準，如第③條。

8、法規及標準

#FormatImgID_19#

小固解讀：逆變器要并到當?shù)仉娋W(wǎng)，必須符合當?shù)氐牟⒕W(wǎng)標準，安全標準和EMC標準;目前國內暫時還沒有關于儲能的標準，并網的標準對儲能逆變器有諸多不適用。期待關于儲能的法規和補貼能夠早日到來。

總結

儲能逆變器的技術參數是逆變器性能和應用方式最直接的體現，上述內容對儲能逆變器的參數進行了詳細的介紹，后續有機會小固還會對某些特別內容進行更加細節性的剖析，也歡迎大家提出您對于儲能逆變器技術參數的理解，或者您想要的儲能產品或技術。
