5.能流分析

在熱力工程中，分析一個能源加工或轉換設備的熱效率時，經常把流經該設備各部分的熱量分配情況以各種圖線的方式表達出來，這種熱力工程中的熱流圖可以形象地顯示各種熱工設備中的熱量利用和損耗情況，有利于了解、分析和改善設備的熱利用效率。類似的也可以在一個能源系統中把能量的流動用各種圖線表示出來，以說明系統中的能量分布。因此，能流分析是通過能流圖分析能源進入系統扣除各個環節損耗后，各能源流的方向、大小以及分布情況，并在此基礎上進行滿足某一特定目標的優化處理。

可以把能流圖用到一個工廠、企業、地區或國家，用它來形象地顯示工廠、企業、地區或國家的有關能源信息，包括能源的構成和發展水平，能量的消耗、流動和轉換情況，能源從坐產、加工轉換、運輸直到最終使用的各個過程、用量及有效利用率。

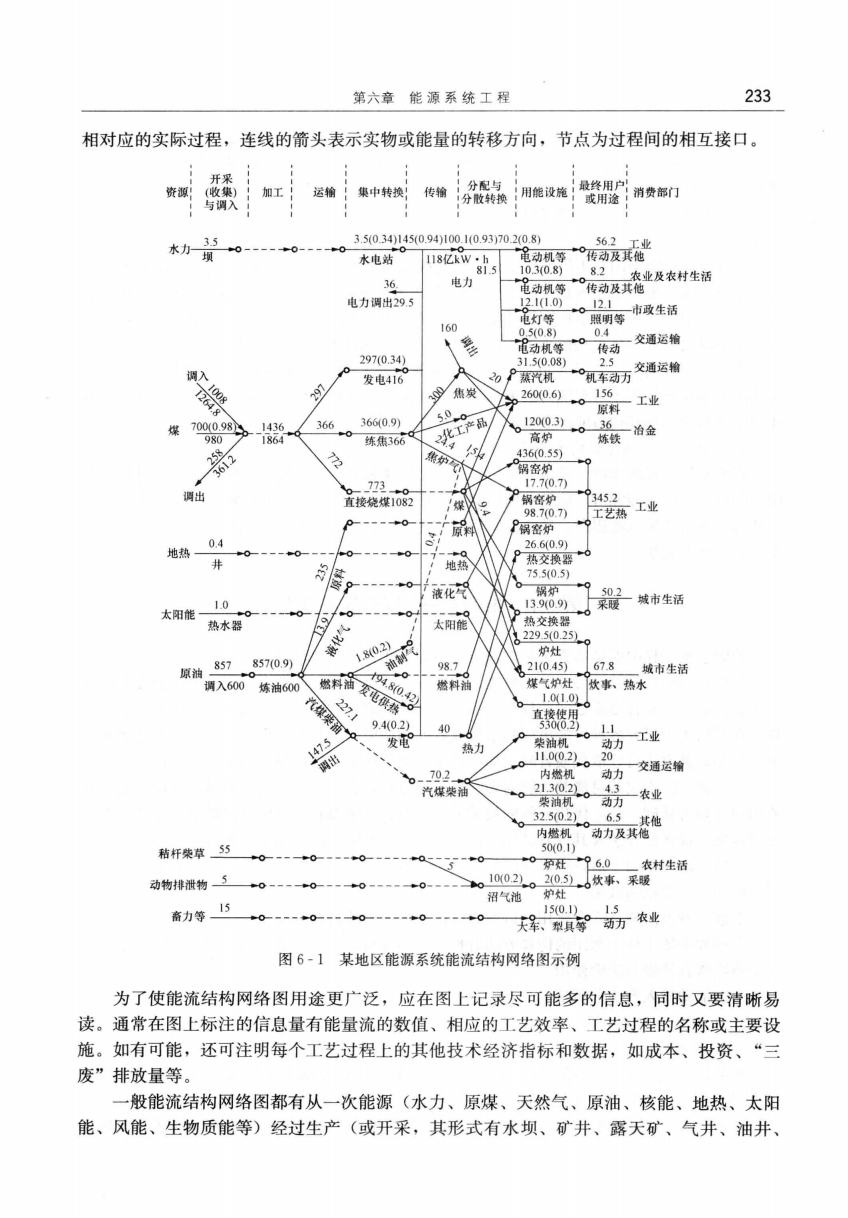

在能源系統分析中，作為分析基礎而用的更普遍的能流圖又稱為能源系統的能流結構網絡圖。這種圖將一個國家、地區、部門或企業內的各種能源從開采到最終消費的整個過程按技術工藝特點劃分為若干基本環節，描述在這些環節上的物料流和能量流的變化情況。結構網絡圖上的基本環節有資源、開采與收集、加工精煉、運輸和分配、集中轉換、傳輸、分配與分散轉換、用能設施、最終用戶或用途、消費部門等。依照實際的物料或能量流動方向，自左至右把上述各個環節內的所有工藝過程用有向連線加以表示，并通過節點相互連接、形成網絡，即得到實際能源系統的能流結構網絡圖，如圖6-1所示。在圖6-1中，連線代表相對應的實際過程，連線的箭頭表示實物或能量的轉移方向，節點為過程間的相互接口。

為了使能流結構網絡圖用途更廣泛，應在圖上記錄盡可能多的信息，同時又要清晰易讀。通常在圖上標注的信息量有能量流的數值、相應的工藝效率、工藝過程的名稱或主要設施。如有可能，還可注明每個工藝過程上的其他技術經濟指標和數據，如成本、投資、“三廢”排放量等。

一般能流結構網絡圖都有從一次能源(水力、原煤、天然氣、原油、核能、地熱、太陽能、風能、生物質能等)經過生產(或開采，其形式有水壩、礦井、露天礦、氣井、油井、熱水井，太陽能集熱器、風力機等)，或調入或采集而進一步加工(洗煤、煉油、核燃料加工等)，有些再經過發電或轉換成其他二次能源(電力、熱力、固體燃料、液體燃料、氣體燃料等)，再經過輸送(輸電線、油管、煤粉管、氣管、運載工具等)和分配，供給用能設備(熱力設備、電力設備、用煤設備、用燃油設備、用成品油設備、用汽設備等)的能源流通線路。

由能流結構網絡圖，不但能看出能源的構成以及能源從生產經轉換到終端使用的各環節的工藝特點及效率;更重要的是，它還是一個國家、地區、部門或企業能源規劃的有力工具。通常的做法是將能流結構網絡圖簡化成能源網絡單元，以能源系統的總成本費用最少，或節能量最大，或能量損耗最小等指標作目標函數，通過若干約束條件，如能源工業約束、需求約束、環節約束、變量非負約束(即各能源流量必須是非負的)來求得最優的能流分布。能流結構網絡圖還可對現行政策和規劃方案進行評價和分析。能流結構網絡圖也是發展能源系統數學模型和構造能源數據庫的有用依據。

6.能源、經濟和環境的大系統分析

能源系統工程將能源、經濟、環境作為一個整體來進行分析研究，既研究能源對經濟發展的制約作用以及能源對環境的負面影響;又研究在可持續發展的總目標下，使能源工程更好地為經濟的持續發展服務，使能源對環境的污染得到及時治理，從而協調能源、經濟、環境二者之間的關系。
