ODBUS、Opto22等標準的現場總線;

另外，也可以按照用戶提出的通信協議和硬件接口，在較短時間內開發新的驅動程序。

(5)客戶端：

可視化易操作的用戶界面以及美觀的圖形化系統設計，易操作、易管理的HMI界面，主要完成數據瀏覽和其他運行畫面的切換，可以用IE瀏覽器直接進行瀏覽，是完整的“瘦”客戶端方式。電廠典型監控畫面見下：

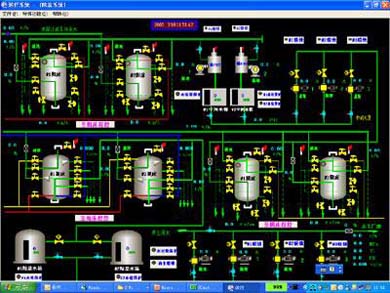

水處理：

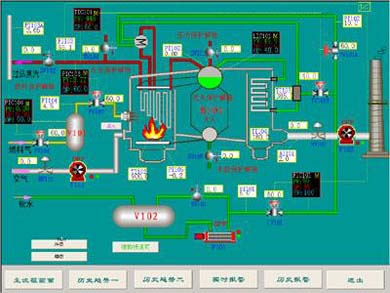

鍋爐：

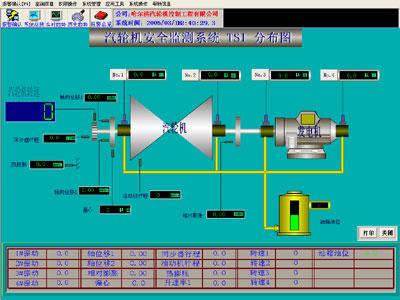

汽輪機：

發電網絡：

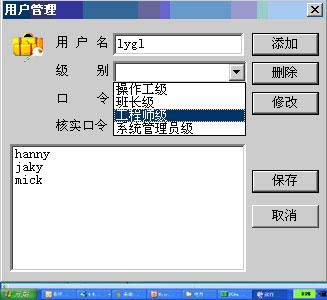

(6)完善的用戶管理和方便實用的安全性設置

用戶可以建立不同級別多個用戶，級別和用戶名分別對應于系統中的變量，利用這兩個變量的值可以自由設置操作權限。

(7)實時和歷史趨勢曲線顯示

可以形象地反映當前時間段中各變量的變化趨勢，及同畫面下不同變量的趨勢比較。

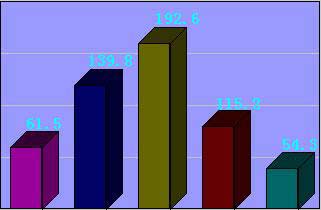

(8)系統數據棒圖描述

更好地更形象地描述實時數據的大小，同類數據之間可以進行比較，以及判斷當前數據是否越限。

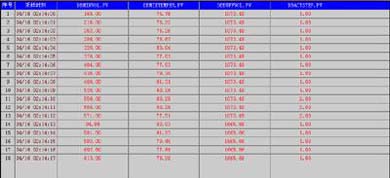

(9)系統數據報表處理、查詢

可以歸類地將同類型或有某種關系的變量形成一張報表，可以很方便地瀏覽實時數據的變化和比較不同變量數據的大小，以及歷史數據的查詢。

(10)數據庫定時、定量存儲

根據需要和企業或行業標準實現對數據的分析、處理及存儲，方便以后查詢，為以后查詢分析提供依據。

三、系統開放性

力控軟件為開放式體系結構，全面支持DDE、OPC、ODBC/SQL、ActiveX、DNA標準。

以OLE、COM/DCOM、動態鏈接庫等多種形式提供外部訪問接口，便于用戶利用各種常用開發工具(如：VC++、VB等)進行深層的二次開發。

力控軟件提供了很多與外部應用程序的控件和接口，其中有數據庫接口、運行畫面接口和外部關系型數據庫接口。系統提供豐富的與關系型數據庫通訊的函數和多種組件，例如ODBC GATE、歷史轉儲和事件記錄等。

力控完全支持DDE和OPC的客戶和服務器方式，采集站采用客戶端的方式，力控中不需要另外安裝其他的組件和驅動程序。

四、系統選型

完成一個電廠數據采集需要完成的幾個部分：

1、采集站：

根據需要可以采用工業以太網、現場總線等直接采集控制站的數據，也可以通過DDE、OPC采集操作站的數據

2、服務器：

力控軟件是以實時數據庫為內核的，可以采用力控軟件為服務器

3、標準客戶端：

標準客戶端采集服務器的歷史數據，可作為調度等部門使用

4、IE“瘦”客戶端

直接瀏覽服務器的數據，客戶端不需要裝任何軟件，適合廠長、辦公室來使用

5、關系數據庫接口

可以和MIS、MES等系統連接的組件

6、遠程網絡服務組件

適合通過GPRS、電臺、MODEM等方式進行遠程數據傳輸

7、電廠監控畫面定制

根據現場的需要進行畫面的定制
